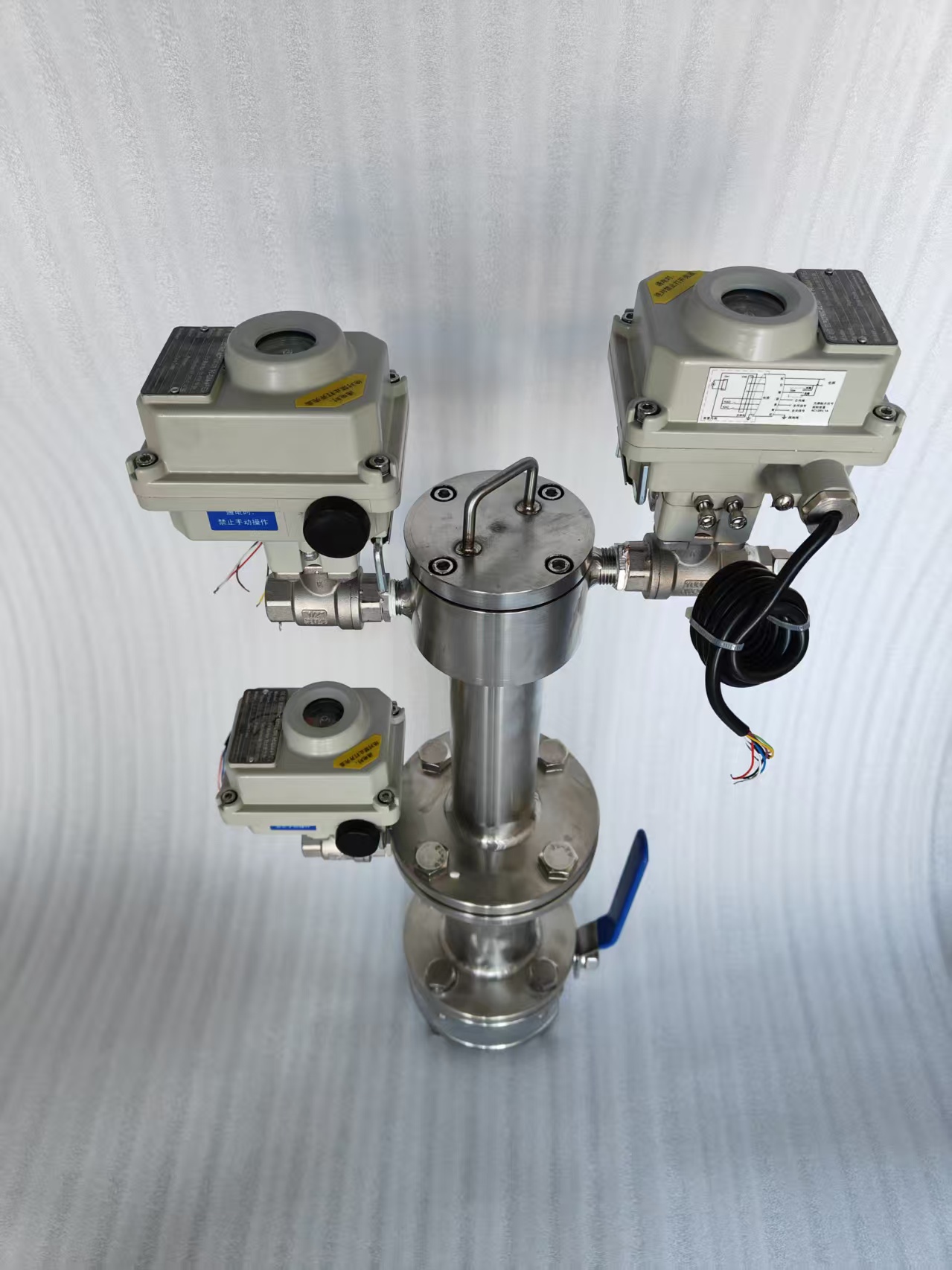

DEN-N300-T型煤气氧分析仪探头（以下简称装置）是为电捕焦系统的安全运行，专门设计制造的分析系统取样装置，装置在吸收国外同类产品优点的基础上，针对焦炉煤气中高粉尘、高湿度，含有硫化物、萘等恶劣工况而进行设计的，..电捕焦器的运行安全。

1.主要技术规范适用工况：焦炉煤气电捕焦器

烟气温度：0 — 300℃

烟气压力：-10Kpa — +15 Kpa

粉尘含量：≤50g/Nm3

水汽含量：可适用饱和水汽

输样管长：＜30m

有害杂质：焦油、腐蚀物、结晶物等

适用气候：环境温度：-5℃—45℃

相对湿度：＜90%

2.装置正常工作条件

工况条件：

（1） 烟气含尘量：<500g/Nm3；

（2） 介质温度：20～650℃；

（3） 介质压力：-10KPa～ +10Kpa；

（4） 含水量：适用于饱和水汽。

3.现场..的公用设施

蒸汽源：0.4~0.6MPa，耗气量约10m3/h。（24H内用五分钟）

4.主要技术性能指标

（1） 装置过滤精度：一级80μm，二级30um,三级5um；

（2） 反吹输入接口：G1/2外螺纹，连接反吹控制球阀；

二 、取样探头组件的使用

1.取样探头组件的安装

A. 取样探头组件前用户须自制安装法兰及衬筒。

B. 将自制安装法兰及衬筒接在工艺管道上。其焊接要求严实,..取样点不漏风并..安装角度＜α＜30℃。

C. 自制δ＝3石棉橡胶板密封圈。

D. 将取样探头组件用螺栓(M16×60)固定在安装法兰上,样气出口接嘴..向下。

2. 吹扫压缩气、蒸气管的安装

吹扫气、蒸汽管全部采用1/2″镀锌管引入探头吹扫气入口接口，气源的压力为0.6MPa≥ P≥0.4MPa；

3.电伴热施工方法

    本装置推荐使用自控温电热带,进行探头二级过滤器的加热保温,..设定温度100℃。

4.安装注意事项

电热带绝缘材料具有一定的耐温性能。使用中超过其..耐热温度会引起绝缘材料早期老化或损坏,为..安全可靠使用,请注意以下几点：

A. 安装电热带应紧密贴合管道,以利热传导。

B. 电热带缠绕应避免交叉。

C. 安装电热带后,在加复保温层时,应避免将加热带圆周上完全包复。正确方法是：电热带一侧紧靠管壁,一侧在保温层下。

D. 电热带尽可能与控制装置配套使用。

三、装置的正常维护及故障排除

装置维护保养是装置连续可靠运行的必要条件。

a． 定期观察吹扫气压力，压力应调节在0.6MPa≥ P≥0.4MPa；

b． 定期观察取样探头是否有堵塞情况，如有应即时排除；

c． 建议一个月更换第三级过滤芯一次，三个月更换第二级过滤芯一次，六个月更换..级过滤芯一次，也可根据现场使用情况酌情更换。

四、技术服务与支持

  现场安装使用中如有技术问题，请拔打18092488702技术支持电话，为您提供详细技术指导。
